集氣罩是控制含塵氣流、收集粉塵的一種裝置,它是局部通風除塵系統中的重要組成部分。集氣罩的作用是將塵源散發的煙塵予以捕集, 并導入凈化系統, 以防止其向生產車間及大氣擴散,造成污染。若形式和位置選擇合理,采用較小排風量能夠獲得良好的除塵效果。
集氣罩因生產工藝條件和操作方式的不同, 可分為多種形式。
集成罩設計的是否合適直接影響除塵器的集塵效果，集氣吸塵罩是控制含塵氣流、收集煙塵的一種裝置。

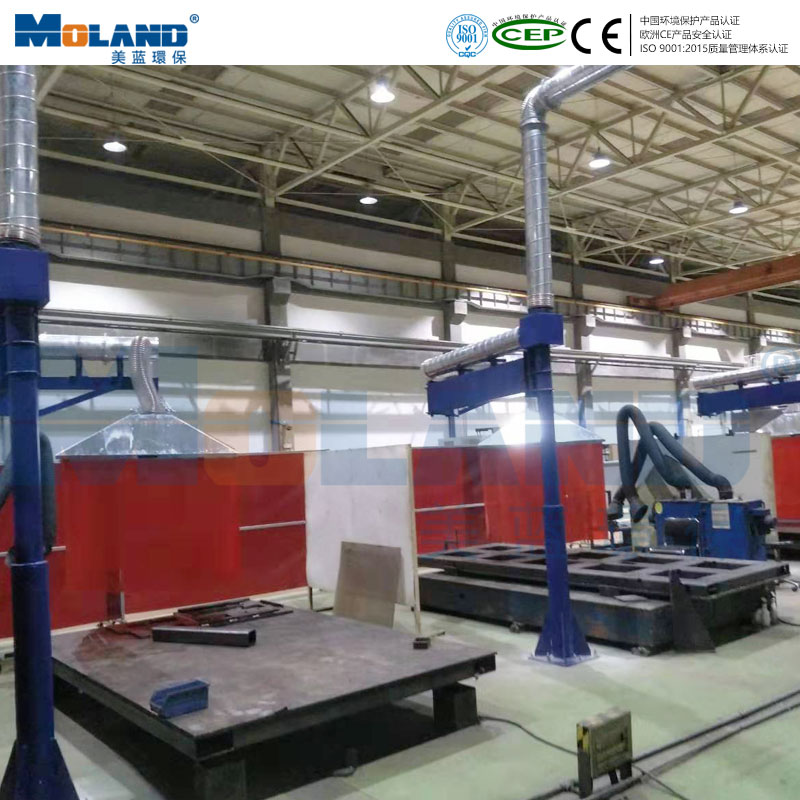

1.電動旋轉集塵罩
手工焊接工位相對集中，采用一機多工位模式?？紤]到工件的方便吊裝，采用旋轉式集塵罩收集方式進行煙塵收集。
旋轉式頂吸集塵罩，懸臂可在擺角電機的作用下圍繞固定立柱在 180° 范圍內自由擺動并懸停。該系統中擺角機構采用齒輪嚙合方式傳遞擺角動力，具有傳動效率高、運行平穩、使用壽命長等優點。
2.氣動平移式吸塵罩

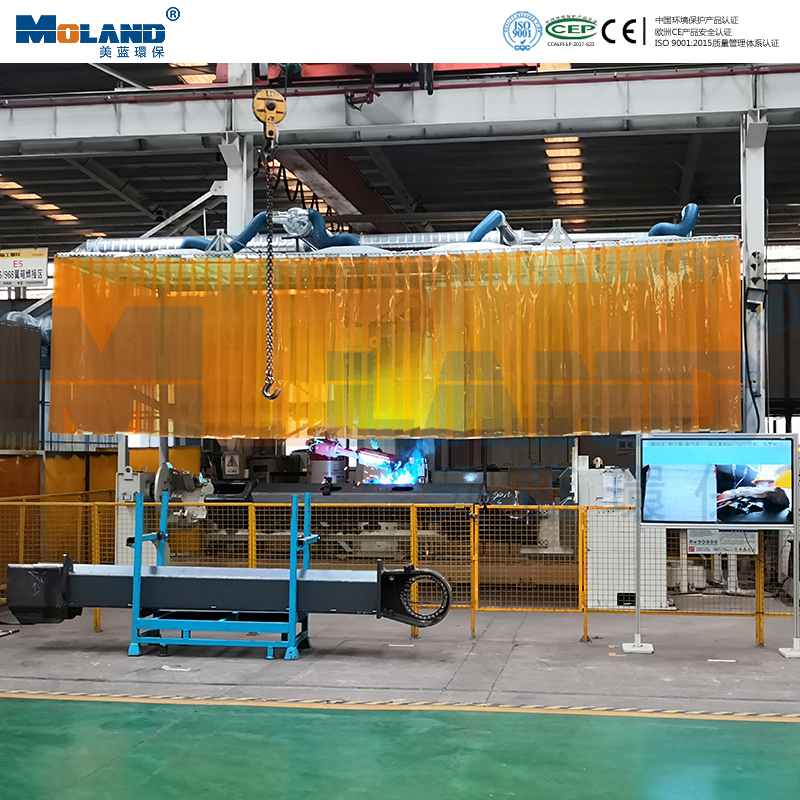

【一】 機器人焊接除塵系統
焊接會產生大量的煙塵氣體上升的特性，在工人焊接的上方設置集塵罩，利用風機產生的負壓作用將煙塵氣體收集進入風道，然后利用煙塵凈化裝置進行凈化達標排放。

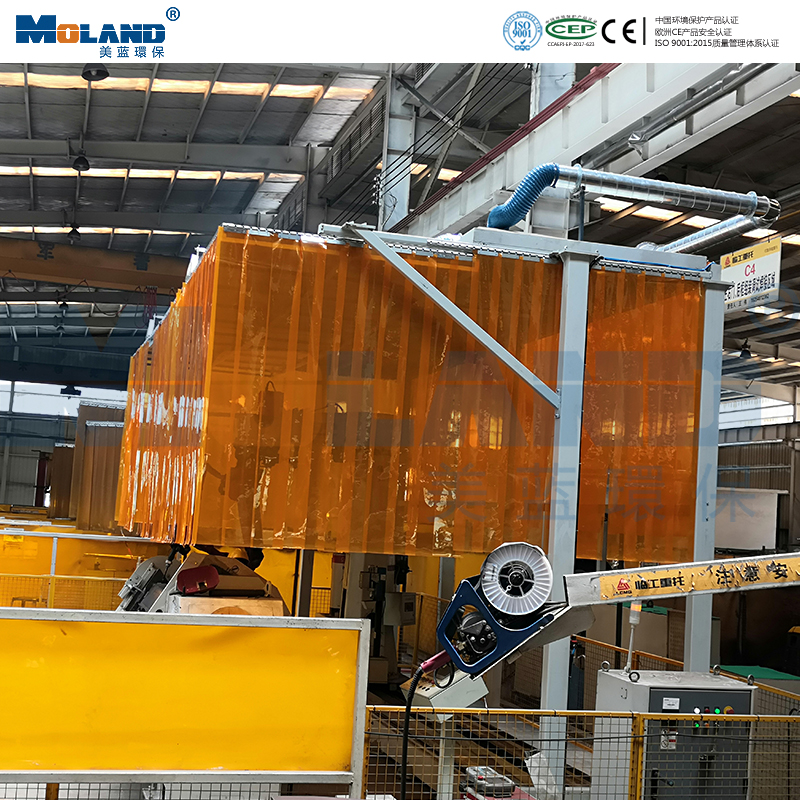

平移式頂吸集塵罩煙塵收集機構，頂吸塵罩可以在驅動氣缸的驅動下沿水平方向伸出和縮回。

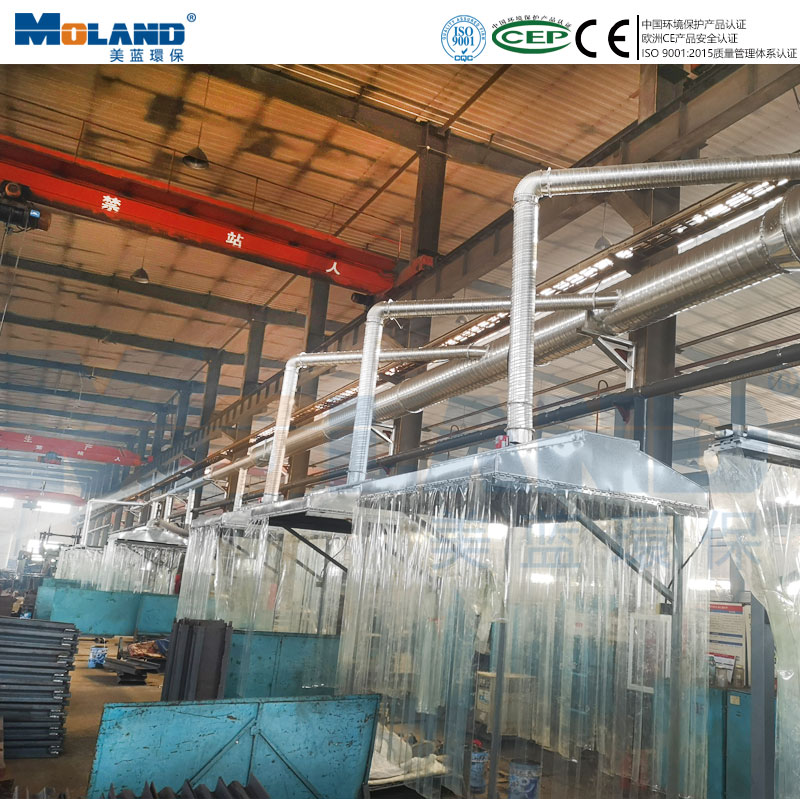

3.固定式吸塵罩
頂吸罩適用于焊接工位固定的焊接除塵，頂吸罩的外形為四菱臺形，每一面與地面的夾角不小于45°，為了避免橫向氣流的干擾，還可在吸氣罩的側邊掛擋弧簾，工人可以在吸氣罩覆蓋的范圍內自由焊接，產生的煙塵都能夠順利的捕捉凈化。
4.手動旋轉吸塵罩
適用于工件不常變動的工況，相比較電動旋轉罩和氣動平移罩，手動旋轉罩造價低，節省成本，既不耽誤行車上下工件，還減小了風量，降低了投資。
